AutoCAD

Presentación

AutoCAD es un software de diseño asistido por ordenador (CAD) 2D y 3D desarrollado por Autodesk. Utilizado en numerosos sectores técnicos, permite crear dibujos precisos, producir documentación, modelar objetos en tres dimensiones y organizar proyectos en torno al formato DWG.

A diferencia de un software centrado en una única profesión, AutoCAD constituye una plataforma de dibujo relativamente generalista. Arquitectos, delineantes, ingenieros, diseñadores mecánicos, oficinas técnicas, profesionales de la construcción o del acondicionamiento pueden partir del mismo entorno y adaptarlo a sus propios métodos de trabajo.

El dibujo 2D sigue siendo uno de sus usos fundamentales. Líneas, polilíneas, arcos, sombreados, bloques, capas, cotas, tablas, referencias externas y presentaciones permiten construir documentos técnicos organizados con gran precisión.

AutoCAD también dispone de herramientas de modelado 3D basadas especialmente en sólidos, superficies y mallas. Esta parte permite crear y modificar volúmenes, controlar geometrías en el espacio y producir diferentes representaciones del proyecto.

La versión actual, AutoCAD 2027, continúa la evolución del software alrededor de la automatización, la calidad de los dibujos y el trabajo colaborativo. Autodesk incorpora especialmente Geometry Cleanup, Forma Data Management Essentials, Checkout y nuevas capacidades para Autodesk Assistant.

La suscripción no se limita a la aplicación de escritorio. También incluye AutoCAD en la Web y en dispositivos móviles, así como siete conjuntos de herramientas especializadas destinados a distintos sectores profesionales en Windows.

Funcionalidades

Dibujo 2D y documentación técnica

AutoCAD permite construir dibujos 2D a partir de un conjunto muy completo de herramientas geométricas. Líneas, polilíneas, círculos, arcos, splines, rectángulos, sombreados y otros objetos pueden crearse con coordenadas, dimensiones y restricciones precisas.

Las capas constituyen una parte esencial de esta organización. Permiten separar diferentes tipos de información y controlar su visibilidad, color, tipo de línea o comportamiento durante la impresión.

Las cotas, textos, líneas directrices, tablas y anotaciones permiten después transformar la geometría en documentación técnica utilizable. Los estilos ayudan a mantener una presentación coherente en varios dibujos o dentro de una organización.

AutoCAD también gestiona las presentaciones y ventanas gráficas de presentación, lo que permite preparar láminas con diferentes vistas y escalas a partir de un mismo espacio de trabajo.

El administrador de conjuntos de planos completa esta lógica cuando el proyecto contiene un gran número de documentos que deben organizarse, publicarse o transmitirse.

Bloques, referencias externas y reutilización de contenido

Los bloques permiten agrupar varios objetos en un elemento reutilizable. Resultan especialmente adecuados para símbolos, equipos, elementos repetitivos y bibliotecas técnicas.

Un bloque también puede recibir atributos para almacenar determinada información con sus distintas instancias. Estos datos pueden posteriormente extraerse y utilizarse en tablas.

Las referencias externas, o xrefs, permiten vincular dibujos sin tener que fusionar necesariamente su contenido con el archivo principal. De este modo, un equipo puede separar diferentes partes de un proyecto manteniendo una composición general.

AutoCAD 2027 amplía esta gestión con Connected References para los proyectos almacenados en Forma Data Management. El software puede detectar determinadas referencias que se han desplazado o renombrado y proponer la reparación de sus rutas.

Esta organización cobra importancia en proyectos que contienen numerosos archivos. Sin embargo, exige una estructura de carpetas y convenciones coherentes para evitar referencias perdidas cuando se desplaza o transmite un proyecto.

Modelado y visualización 3D

AutoCAD no se limita al dibujo en planta. Permite crear sólidos, superficies y objetos de malla, y modificarlos posteriormente mediante operaciones adaptadas a la geometría 3D.

Las herramientas permiten especialmente extruir, barrer, revolucionar o combinar determinadas formas para construir volúmenes más complejos.

Los sistemas de coordenadas de usuario facilitan el dibujo sobre diferentes planos en el espacio, mientras que los estilos visuales ayudan a controlar la forma en que los objetos se representan en pantalla.

Este modelado resulta adecuado para numerosas necesidades de diseño general, pero AutoCAD no debe confundirse con un modelador BIM como Revit o Archicad. En AutoCAD estándar, un volumen o una línea no posee automáticamente toda la lógica profesional y las relaciones propias de un objeto BIM.

Los conjuntos de herramientas especializadas pueden enriquecer esta lógica en determinados sectores, pero el núcleo de AutoCAD sigue siendo una plataforma CAD generalista.

DWG, PDF e intercambio de datos

El DWG constituye el formato de trabajo central de AutoCAD. Permite conservar geometría, anotaciones, bloques, capas, presentaciones y muchos otros datos asociados al dibujo.

AutoCAD también puede trabajar con archivos DXF para facilitar determinados intercambios de datos CAD.

El PDF ocupa un lugar importante en los flujos documentales. Puede utilizarse para publicar dibujos, pero también como referencia o fuente de contenido que puede recuperarse en determinadas situaciones.

Las herramientas de extracción de datos permiten recuperar información procedente de los objetos, bloques y atributos del dibujo para construir tablas o reutilizar esos datos en otros lugares.

AutoCAD también puede crear vínculos entre las tablas del dibujo y hojas de Microsoft Excel para facilitar determinadas actualizaciones de datos.

Automatizar tareas repetitivas

Una parte importante de la potencia de AutoCAD procede de sus posibilidades de automatización y personalización.

Los bloques dinámicos permiten crear elementos reutilizables cuyos parámetros pueden modificarse sin tener que crear una nueva definición para cada variante.

La función Count puede contar automáticamente las apariciones de bloques u otros objetos y utilizar los resultados en campos o tablas.

AutoCAD también incorpora un grabador de acciones capaz de memorizar una sucesión de comandos y valores para volver a ejecutar determinadas operaciones repetitivas.

Para ir más lejos, AutoLISP permite escribir rutinas destinadas a automatizar comandos, manipular objetos y adaptar AutoCAD a métodos de producción específicos.

El ecosistema también dispone de otras API y mecanismos de extensión. Las posibilidades exactas varían según la plataforma y la tecnología utilizada, por lo que deben comprobarse antes de crear una automatización destinada a funcionar de forma idéntica en Windows, macOS y la Web.

Smart Blocks y Autodesk AI

AutoCAD integra varias funciones que utilizan la automatización y las tecnologías agrupadas por Autodesk bajo la denominación Autodesk AI.

Smart Blocks puede facilitar la colocación y sustitución de bloques. El software puede utilizar especialmente el contexto del dibujo y los bloques ya utilizados para reducir determinadas operaciones repetitivas.

Markup Import y Markup Assist permiten recuperar anotaciones procedentes especialmente de PDF o documentos revisados. Algunas instrucciones detectadas pueden transformarse posteriormente en acciones dentro del dibujo.

La función Count automatiza por su parte el recuento de objetos o bloques, con herramientas que permiten navegar por los resultados e identificar determinadas anomalías.

Estas funciones no convierten AutoCAD en un generador automático de planos. Su objetivo principal consiste en reducir parte de las operaciones manuales relacionadas con la limpieza, la revisión o la repetición de elementos.

Geometry Cleanup en AutoCAD 2027

AutoCAD 2027 incorpora Geometry Cleanup, diseñado para detectar varios errores geométricos habituales dentro de un dibujo.

La herramienta puede ayudar especialmente a identificar problemas como huecos, prolongaciones excesivas, segmentos demasiado cortos o determinados defectos de alineación, y posteriormente proponer correcciones adecuadas.

Esta función resulta especialmente útil cuando un archivo se ha construido progresivamente, se ha importado desde otra fuente o ha sido modificado por varias personas.

Una geometría limpia sigue siendo importante más allá de la apariencia visual del dibujo. Errores mínimos pueden afectar a los sombreados, contornos, determinados cálculos, operaciones de modelado o procesos realizados posteriormente.

Sin embargo, Geometry Cleanup no elimina la necesidad de comprobar las correcciones propuestas cuando la geometría posee un significado técnico específico.

Autodesk Assistant

Autodesk Assistant proporciona una asistencia integrada destinada a ayudar al usuario a encontrar información y resolver determinadas dificultades sin abandonar su entorno de trabajo.

En AutoCAD 2027, Autodesk desarrolla esta función con una mejor comprensión del contexto del dibujo y de la intención del usuario.

La integración del Model Context Protocol (MCP) permite especialmente explorar flujos de trabajo controlados mediante consultas en lenguaje natural y trabajar alrededor del control de estándares CAD.

Estas capacidades relacionadas con MCP son presentadas por Autodesk dentro de la evolución reciente de Autodesk Assistant, y algunas funciones pueden encontrarse en acceso progresivo o experimental. Por tanto, deben distinguirse de los comandos CAD históricos y plenamente establecidos del software.

El principal interés sigue siendo acelerar el acceso a la asistencia o a determinadas operaciones, sin sustituir la comprensión de las normas y reglas técnicas aplicadas al proyecto.

Colaboración con Forma Data Management Essentials

Las suscripciones independientes de AutoCAD incluyen actualmente Forma Data Management Essentials, que añade una capa de gestión de datos y colaboración en la nube.

AutoCAD 2027 incorpora especialmente Checkout, un mecanismo que permite trabajar sobre una parte de un dibujo compartido sin tener que esperar a que otro usuario libere todo el archivo.

El usuario puede extraer la geometría que necesita, trabajar en un entorno aislado y después proponer sus modificaciones para que puedan reintegrarse en el dibujo de origen.

Este enfoque pretende reducir los bloqueos relacionados con el trabajo secuencial sobre un archivo DWG compartido.

Las referencias y determinados archivos de soporte también pueden beneficiarse de la conexión con Forma Data Management para preservar mejor los recursos necesarios para el proyecto cuando se gestionan en la nube.

Revisión con Trace y anotaciones

Trace permite crear una capa de revisión sobre un dibujo sin modificar directamente su geometría original.

Un colaborador puede añadir observaciones o proponer cambios manteniendo intacto el documento de referencia.

Esta lógica funciona especialmente bien con los usos Web y móvil cuando una persona debe revisar o anotar un dibujo sin disponer del entorno de producción completo.

Las trazas pueden posteriormente consultarse en AutoCAD para integrar las modificaciones pertinentes en el dibujo principal.

Esta separación entre dibujo y observaciones facilita los ciclos de validación, especialmente cuando un proyecto pasa regularmente entre producción, revisión y corrección.

Siete conjuntos de herramientas especializadas

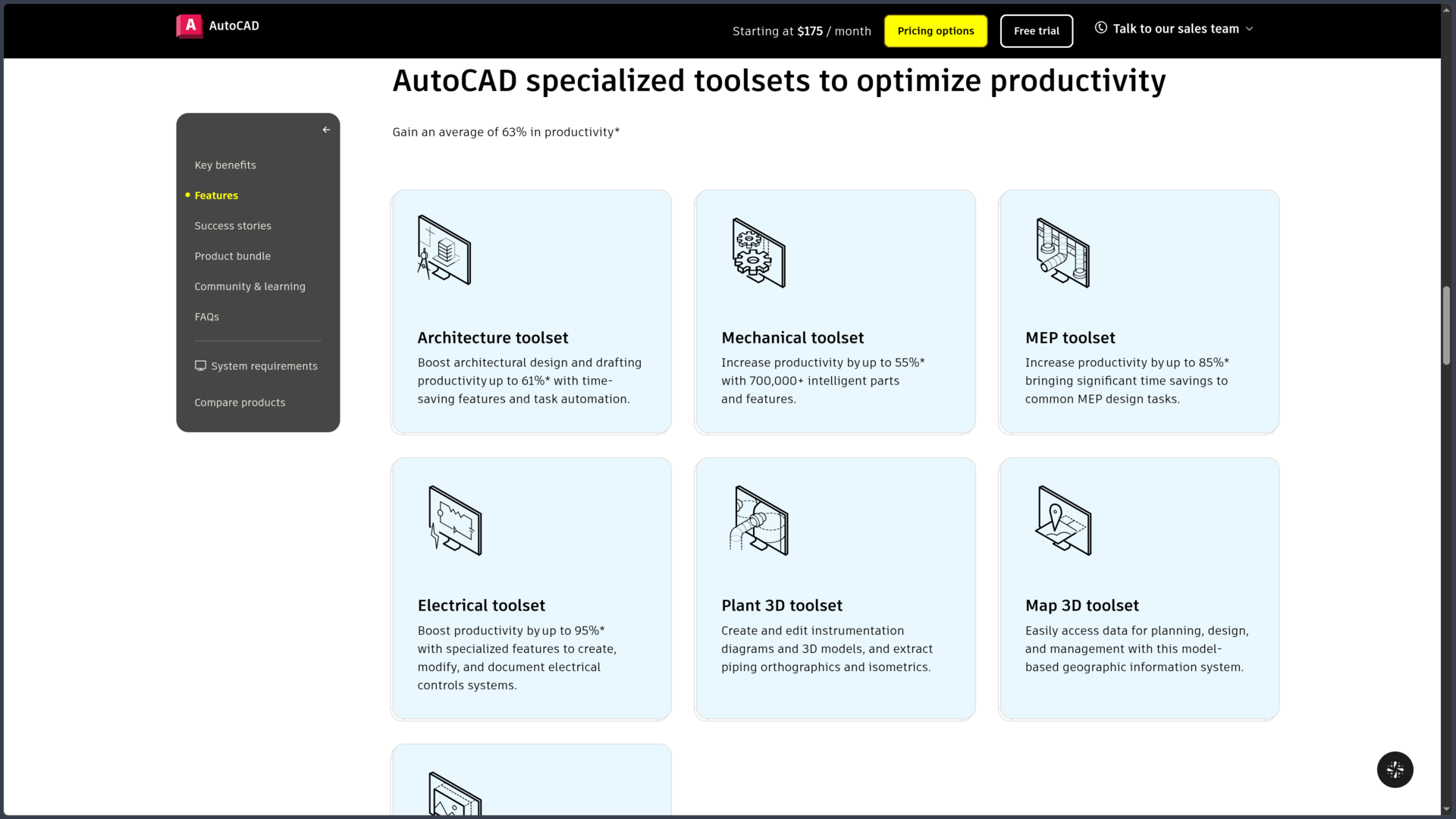

La suscripción de AutoCAD incluye siete conjuntos de herramientas especializadas destinados a diferentes sectores profesionales.

Estos toolsets no corresponden simplemente a unas cuantas paletas activadas dentro de AutoCAD estándar. Disponen de sus propios paquetes de instalación y deben instalarse por separado según las necesidades.

También están reservados a Windows. Una suscripción a AutoCAD proporciona acceso a AutoCAD for Mac, pero los siete conjuntos de herramientas especializadas no disponen de equivalentes nativos en macOS.

AutoCAD en la Web y en dispositivos móviles

La suscripción incluye acceso a AutoCAD en la Web y en dispositivos móviles, lo que permite prolongar determinados flujos de trabajo fuera de la aplicación de escritorio.

Desde un navegador, el usuario puede visualizar, crear, modificar, anotar y compartir dibujos utilizando un conjunto de comandos esenciales.

Los archivos pueden utilizarse con varios servicios cloud, entre ellos las soluciones de Autodesk, así como OneDrive, Google Drive, Dropbox y Box.

En dispositivos móviles, AutoCAD también permite acceder a dibujos desde equipos iOS y Android. Un modo sin conexión permite trabajar sobre determinados archivos y sincronizar posteriormente las modificaciones.

Estas versiones no reproducen toda la amplitud de la aplicación de escritorio y de sus toolsets especializados. Están especialmente adaptadas a la consulta, las correcciones, las anotaciones y las intervenciones ligeras cuando el usuario no se encuentra delante de su estación de trabajo principal.

Suscripción, Flex y Education

AutoCAD se comercializa principalmente mediante suscripción.

En Francia, Autodesk muestra 2.184 € sin IVA al año, es decir, un equivalente de 182 € sin IVA al mes con compromiso anual, o 270 € sin IVA para una suscripción mensual.

También se ofrecen duraciones más largas y Autodesk pone a disposición Flex, un sistema basado en tokens para los usuarios que solo necesitan el software de manera ocasional.

Una prueba gratuita permite probar AutoCAD antes de suscribirse.

Los estudiantes y docentes elegibles también pueden acceder gratuitamente a los productos Autodesk durante un año con fines educativos, con posibilidad de renovación mientras se sigan cumpliendo las condiciones de elegibilidad.

La licencia Education está destinada al aprendizaje y la enseñanza y no constituye una licencia comercial gratuita.

Casos de uso

Producir planos y dibujos técnicos 2D

AutoCAD sigue siendo especialmente adecuado para crear documentos técnicos precisos cuando el dibujo 2D constituye el soporte principal del proyecto.

Un arquitecto, delineante u oficina técnica puede organizar la información mediante capas, construir una biblioteca de bloques, definir estilos de cotas y preparar varias láminas a distintas escalas.

Este método resulta adecuado tanto para un dibujo aislado como para un conjunto documental estructurado alrededor de varios archivos DWG.

Realizar detalles de arquitectura y construcción

Incluso cuando el proyecto principal se desarrolla dentro de un entorno BIM, AutoCAD puede utilizarse para producir o revisar determinados detalles técnicos, planos específicos o documentos procedentes de colaboradores que trabajan en DWG.

El conjunto de herramientas Architecture añade objetos y funciones más especializadas para los usuarios cuyo flujo de trabajo sigue estando fuertemente centrado en AutoCAD.

Sin embargo, esta utilización debe distinguirse de un proceso BIM completo: el dibujo CAD y el modelo BIM no estructuran la información de la misma manera.

Diseñar piezas y conjuntos técnicos

Las herramientas de dibujo y modelado permiten representar componentes mecánicos, equipos o conjuntos técnicos.

El conjunto de herramientas Mechanical añade bibliotecas de piezas normalizadas y funciones destinadas a automatizar varias operaciones propias del dibujo mecánico.

Para los proyectos que requieren más simulación, diseño paramétrico avanzado o una gestión completa del ciclo de vida mecánico, AutoCAD también puede asociarse a software especializado en lugar de encargarse por sí solo de todo el flujo de trabajo.

Preparar esquemas eléctricos o instalaciones

Electrical, MEP y Plant 3D adaptan la base de AutoCAD a usos mucho más especializados.

Una oficina técnica puede trabajar así sobre sistemas de control eléctrico, redes técnicas de edificios o instalaciones industriales permaneciendo dentro de un entorno basado en gran medida en los hábitos y formatos de AutoCAD.

Esta especialización constituye uno de los intereses de la oferta completa, pero exige instalar y dominar el toolset correspondiente al sector profesional afectado.

Limpiar y revisar archivos DWG existentes

En muchas organizaciones, una parte del trabajo consiste menos en crear un dibujo desde cero que en revisar archivos, planos enviados por un colaborador o documentos modificados durante varios años.

Las herramientas de capas, referencias, bloques, comparación y limpieza permiten reorganizar progresivamente estos archivos.

Geometry Cleanup añade en AutoCAD 2027 una ayuda adicional para detectar determinados errores geométricos antes de continuar las modificaciones o utilizar el dibujo en otro flujo de trabajo.

Automatizar un flujo de producción

En un entorno donde las mismas operaciones se repiten sobre decenas o cientos de dibujos, las posibilidades de personalización de AutoCAD adquieren una importancia especial.

Las rutinas AutoLISP pueden automatizar operaciones internas, controlar determinados elementos o crear comandos adaptados a las convenciones de una empresa.

Los bloques, scripts, macros, archivos de soporte y API permiten ir más lejos y transformar AutoCAD en un entorno de producción altamente personalizado.

Sin embargo, este potencial implica mantener estas automatizaciones cuando interviene una nueva versión del software, un cambio de sistema o una evolución de los estándares internos.

Revisar un dibujo sobre el terreno o a distancia

AutoCAD Web y móvil permiten consultar un DWG sin tener que volver sistemáticamente a la estación de trabajo principal.

Un colaborador puede revisar un plano, efectuar una pequeña corrección, añadir una anotación o utilizar Trace para transmitir sus observaciones.

La sincronización con los espacios cloud permite posteriormente recuperar esta información dentro del flujo de trabajo principal.

Sin embargo, para una modificación compleja, un modelado 3D importante o el uso de un toolset especializado, la aplicación de escritorio sigue siendo el entorno más completo.

Conclusión

AutoCAD sigue siendo una plataforma CAD extremadamente versátil, construida alrededor del dibujo preciso, del formato DWG y de un amplio conjunto de herramientas de documentación y personalización.

Su interés no depende de una única especialidad. La misma base puede utilizarse para dibujo arquitectónico, mecánica, electricidad, instalaciones técnicas, cartografía o documentación general, con métodos de trabajo adaptados a cada área.

El dibujo 2D sigue siendo uno de sus puntos centrales, pero AutoCAD también dispone de herramientas de modelado 3D, extracción de datos, gestión de referencias y automatización suficientemente desarrolladas como para cubrir flujos de trabajo mucho más amplios que los de un simple software de dibujo.

Los siete toolsets especializados amplían todavía más este alcance en Windows. Architecture, Mechanical, Electrical, MEP, Plant 3D, Map 3D y Raster Design aportan funciones profesionales que evitan tener que reconstruir manualmente determinados procesos a partir de AutoCAD estándar.

AutoCAD 2027 refuerza también los flujos colaborativos con Forma Data Management Essentials, Checkout, Connected References y los archivos de soporte conectados. Geometry Cleanup ofrece por su parte una respuesta más directa a los problemas geométricos que se acumulan en dibujos complejos.

Autodesk también desarrolla sus funciones de inteligencia artificial alrededor de Smart Blocks, Markup Assist y Autodesk Assistant. Su función consiste principalmente en acelerar determinadas tareas repetitivas, la asistencia y la revisión, en lugar de sustituir el diseño técnico propiamente dicho.

Uno de los principales aspectos que deben entenderse sigue siendo la diferencia entre CAD y BIM. AutoCAD puede participar en un proyecto BIM y su toolset Architecture dispone de objetos profesionales, pero el núcleo del software no está organizado alrededor de un modelo BIM central comparable al de Revit o Archicad.

El coste también puede influir en la elección: la suscripción anual representa más de dos mil euros sin IVA por usuario. AutoCAD LT puede responder a necesidades principalmente 2D, mientras que Flex puede resultar más adecuado para determinados usos ocasionales.

Para dibujar con precisión, producir documentos DWG, automatizar tareas técnicas y mantener la compatibilidad con un ecosistema CAD ampliamente implantado, AutoCAD conserva un lugar importante en los flujos de trabajo profesionales.

Puntos de atención

• AutoCAD 2027 para Windows requiere oficialmente Windows 11 de 64 bits. Autodesk indica 16 GB de RAM como mínimo y recomienda 32 GB para la versión Windows.

• AutoCAD 2027 también está disponible de forma nativa en macOS. Autodesk admite varias versiones recientes de macOS, así como Mac Intel de 64 bits y Mac equipados con chips Apple de la serie M.

• Los siete conjuntos de herramientas especializadas están reservados a Windows. Architecture, Mechanical, Electrical, MEP, Plant 3D, Map 3D y Raster Design no disponen de instalación nativa en macOS.

• Los toolsets deben instalarse por separado. Están incluidos en la suscripción, pero no se convierten automáticamente en paneles adicionales dentro de una instalación estándar de AutoCAD.

• AutoCAD no es un software BIM generalista equivalente a Revit o Archicad. Puede participar en flujos BIM y algunos toolsets añaden objetos profesionales, pero la lógica fundamental del software sigue siendo la de una plataforma CAD.

• Las necesidades de hardware aumentan considerablemente con los modelos 3D y los grandes conjuntos de datos. Autodesk indica especialmente 32 GB de RAM y una tarjeta gráfica con 12 GB de VRAM o más para determinados usos exigentes.

• Las versiones Web y móvil no sustituyen completamente a la aplicación de escritorio. Ofrecen funciones esenciales de creación, modificación, visualización y anotación, pero no todas las capacidades de AutoCAD y sus toolsets especializados.

• Autodesk Assistant evoluciona rápidamente. Algunas capacidades recientes relacionadas con el contexto del dibujo y el Model Context Protocol pueden formar parte de un despliegue progresivo o de una fase experimental.

• Las personalizaciones no son idénticas entre Windows, macOS y la Web. AutoLISP está disponible en varios entornos, pero algunas API y tecnologías siguen siendo específicas de una plataforma.

• La licencia Education está reservada a usos educativos elegibles. No debe considerarse una alternativa gratuita a una licencia comercial.

• Los precios de Autodesk pueden evolucionar. A 1 de octubre de 2026, el precio público francés mostrado es de 2.184 € sin IVA al año o 270 € sin IVA al mes, con Autodesk Flex propuesto como opción para determinados usos ocasionales.
