Archicad

Presentación

Archicad es un software BIM destinado al diseño arquitectónico, desarrollado por Graphisoft. Permite construir un modelo digital del edificio y obtener a partir de él planos, secciones, alzados, cuadros, detalles y documentos de presentación sin separar completamente el diseño 3D de la documentación 2D.

Esta lógica constituye el núcleo del BIM: un muro, una losa, una ventana o una cubierta no son simplemente formas dibujadas en pantalla. Son elementos del edificio dotados de propiedades, dimensiones y relaciones que pueden utilizarse en las vistas, los cálculos de cantidades y los intercambios con otros participantes del proyecto.

Archicad está dirigido principalmente a arquitectos, estudios de arquitectura, diseñadores y profesionales del sector AEC. Puede utilizarse tanto en un proyecto residencial relativamente compacto como en operaciones mucho más importantes, siempre que el hardware y la organización del proyecto se adapten a su complejidad.

La versión actual, Archicad 29, continúa este enfoque con mejoras de productividad, documentación, interoperabilidad y gestión de bibliotecas. Graphisoft también integra AI Assistant, un asistente accesible directamente desde el software para obtener ayuda sobre las funciones de Archicad y consultar determinados elementos del modelo mediante lenguaje natural.

Sin embargo, el ecosistema va más allá de la propia aplicación. BIMcloud gestiona el trabajo colaborativo, mientras que BIMx permite publicar y consultar hipermodelos que combinan la maqueta 3D con la documentación 2D. Las ofertas comerciales agrupan estos componentes de manera diferente según se trabaje de forma individual, en un equipo local o con colaboradores remotos.

Funcionalidades

Diseñar directamente con elementos del edificio

Archicad no obliga a modelar un proyecto únicamente a partir de volúmenes genéricos. Sus principales herramientas representan elementos arquitectónicos como muros, losas, pilares, vigas, cubiertas, escaleras, barandillas, huecos y muros cortina.

Este enfoque permite dibujar y modelar simultáneamente. Una modificación realizada en una vista 3D puede reflejarse en los planos y las secciones, mientras que un cambio geométrico realizado en una vista de documentación actúa sobre el mismo modelo.

Los parámetros de cada elemento permiten definir su geometría, sus materiales, su estructura compuesta, sus propiedades o incluso su representación gráfica. De esta manera, el nivel de detalle puede evolucionar a lo largo del proyecto sin tener que reconstruir el modelo en cada fase.

Para formas más específicas, Archicad también ofrece herramientas de modelado libre y puede conectarse con Rhino y Grasshopper mediante la conexión específica de Graphisoft. Esta pasarela permite combinar diseño algorítmico y entorno BIM cuando un proyecto requiere geometrías o sistemas paramétricos más complejos.

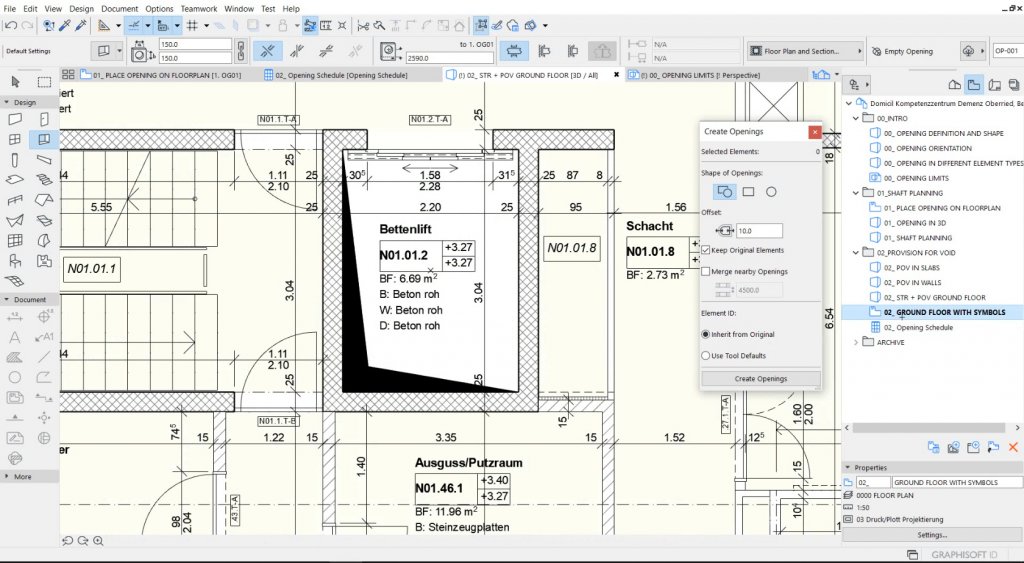

Producir documentación a partir del modelo

Uno de los principales intereses de Archicad reside en la continuidad entre la maqueta y los documentos de construcción.

Los planos de planta, secciones, alzados, detalles, cuadros y composiciones pueden generarse a partir del mismo proyecto. Por tanto, el modelo sigue siendo la referencia central en lugar de convertirse simplemente en una visualización creada después del dibujo 2D.

Esta relación reduce las incoherencias cuando el diseño evoluciona. Desplazar una abertura, modificar una losa o cambiar la altura de una planta puede actualizar varias representaciones asociadas al mismo elemento.

Archicad también permite gestionar cotas, anotaciones, textos, etiquetas, conjuntos de vistas y conjuntos de publicación. La documentación puede adaptarse a las diferentes fases del proyecto, desde el estudio inicial hasta la documentación de licitación o los documentos de ejecución.

Archicad 29 continúa esta automatización con mejoras relacionadas especialmente con los cuadros, las notas, la visibilidad de los elementos y varias herramientas de actualización de bibliotecas.

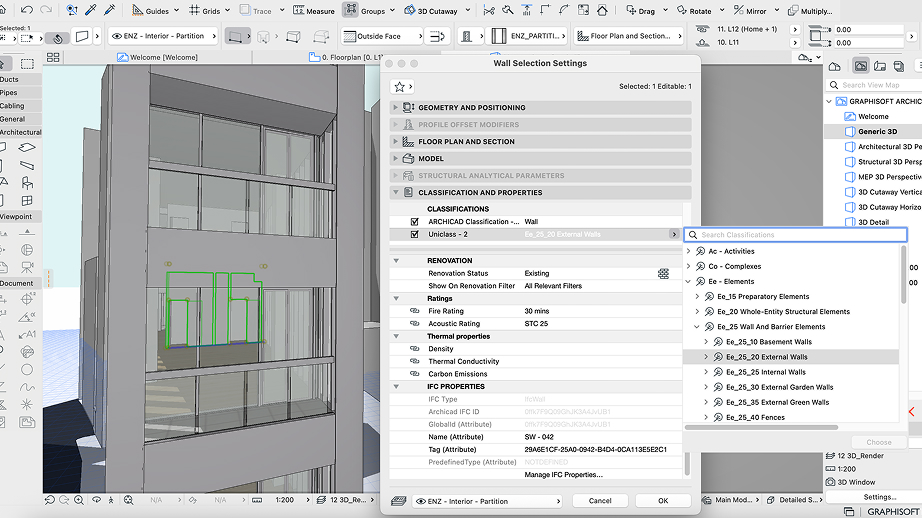

Estructurar la información BIM

Un modelo BIM no se limita a su geometría. Archicad permite asociar propiedades y clasificaciones a los elementos, que posteriormente pueden filtrarse, listarse o intercambiarse con otros programas.

Los cuadros interactivos utilizan esta información para producir tablas vinculadas al proyecto: superficies, puertas, ventanas, materiales, elementos constructivos u otros datos definidos por el equipo.

Esta dimensión adquiere especial importancia cuando la maqueta sirve para coordinar varias disciplinas. Una geometría visualmente correcta pero mal documentada pierde parte de su valor dentro de un proceso BIM.

Archicad ofrece por tanto una gran libertad de organización, pero esta libertad implica preparar cuidadosamente las clasificaciones, propiedades, convenciones de nomenclatura y reglas internas del estudio cuando un proyecto debe compartirse o mantenerse durante varios años.

OPEN BIM e intercambios con otros programas

Graphisoft destaca especialmente el enfoque OPEN BIM. Archicad admite, entre otros formatos, IFC para el intercambio de modelos y BCF para la comunicación relacionada con problemas y observaciones vinculados a la maqueta.

El objetivo es permitir que un equipo que utiliza Archicad colabore con ingenierías o socios que trabajan con otras herramientas sin imponer un único software a todos los participantes.

Los intercambios no se limitan a IFC. Archicad también trabaja con formatos habituales de documentación y CAD como DWG y PDF, y Graphisoft proporciona diferentes conexiones con herramientas externas.

La conexión nativa con Autodesk Forma permite, por ejemplo, transmitir datos del modelo desde Archicad al entorno Forma. La conexión Rhino–Grasshopper responde a otra necesidad, más orientada al diseño paramétrico.

Sin embargo, la interoperabilidad no significa que una transferencia sea siempre perfectamente idéntica. Los equipos deben comprobar las propiedades, geometrías, clasificaciones y convenciones utilizadas durante los intercambios, especialmente cuando distintos programas interpretan de forma diferente un mismo formato.

Colaboración local con BIMcloud Basic

Archicad integra un sistema Teamwork destinado al trabajo simultáneo de varios usuarios sobre un mismo proyecto.

Con BIMcloud Basic, un estudio puede organizar esta colaboración sobre su propia infraestructura local. Los miembros reservan los elementos en los que trabajan, envían sus modificaciones y reciben las realizadas por los demás participantes.

Este método evita crear varias copias independientes del mismo archivo para después intentar fusionarlas manualmente. El modelo compartido se convierte en el punto de coordinación del equipo.

BIMcloud Basic está incluido en Archicad Studio para la colaboración local. Sin embargo, es necesario disponer de una infraestructura adecuada y encargarse internamente de la administración del servidor y de la red.

Colaboración remota con Archicad Collaborate

La oferta Archicad Collaborate combina Archicad con BIMcloud SaaS y BIMx Pro, además de añadir MEP Designer.

BIMcloud SaaS está alojado por Graphisoft y permite a equipos distribuidos geográficamente trabajar en proyectos comunes sin tener que desplegar su propio servidor BIMcloud.

Esta fórmula está más orientada a estudios que trabajan entre varias ubicaciones, con socios externos o en proyectos que requieren una colaboración continua en la nube.

No debe confundirse con Archicad Studio: ambas ofertas proporcionan acceso a Archicad, pero Studio prioriza el trabajo individual o en equipos locales, mientras que Collaborate añade infraestructura en la nube y capacidades adicionales de coordinación.

BIMx para compartir el proyecto más allá de Archicad

BIMx complementa Archicad permitiendo publicar un hipermodelo que reúne la maqueta 3D y parte de la documentación 2D.

De este modo, un cliente, un colaborador o un participante en obra puede explorar el proyecto sin necesidad de utilizar directamente Archicad. Los planos pueden vincularse a la maqueta, lo que facilita el paso entre una vista documental y su contexto espacial.

Las funciones Pro añaden especialmente herramientas de medición, presentación y creación de incidencias. En los proyectos compartidos mediante BIMcloud, BIMx también puede participar en los intercambios entre los miembros del equipo.

Por tanto, BIMx no sustituye a Archicad para modificar el modelo. Funciona más bien como una capa de consulta, presentación y coordinación alrededor de la información producida en el proyecto BIM.

Visualización y renderizado

Archicad incluye un motor de renderizado fotorrealista y herramientas que permiten preparar vistas 3D, materiales, iluminación y presentaciones sin abandonar el entorno BIM.

Esta integración resulta útil para producir rápidamente una imagen del proyecto a partir de la maqueta de trabajo. Evita tener que exportar sistemáticamente cada estudio a un software de renderizado independiente.

Graphisoft también ofrece AI Visualizer, destinado a generar variaciones visuales a partir del modelo, un boceto o una composición guiada por instrucciones de texto. AI Visualizer 2.0 también puede producir texturas, patrones y objetos aislados para explorar direcciones visuales con mayor rapidez.

Estas imágenes generadas mediante IA deben considerarse herramientas de exploración y comunicación. No sustituyen la precisión del modelo BIM ni la verificación de las decisiones constructivas.

AI Assistant: asistencia y consultas sobre el modelo

Archicad 29 integra AI Assistant, un servicio en la nube accesible desde la interfaz del software.

El asistente puede responder preguntas relacionadas con las funciones de Archicad y ayudar al usuario a encontrar más rápidamente un procedimiento sin abandonar su entorno de trabajo. También puede interpretar determinadas consultas en lenguaje natural relacionadas con el modelo, por ejemplo para seleccionar elementos que cumplan varios criterios.

Esta función puede resultar interesante para el aprendizaje o para encontrar rápidamente un comando en un software que dispone de numerosos parámetros.

Sin embargo, es importante diferenciar el asistente de la propia aplicación Archicad. AI Assistant requiere una licencia de suscripción en la nube compatible y una conexión al servicio de Graphisoft. No está disponible con las antiguas licencias perpetuas basadas únicamente en una llave de protección.

Las demás soluciones de IA de Graphisoft también evolucionan rápidamente. Algunas funciones anunciadas dentro de la estrategia Design Intelligence todavía se encuentran en preparación y no deben confundirse con las capacidades ya disponibles en Archicad 29.

Bibliotecas, objetos y personalización

Archicad proporciona una biblioteca de objetos destinada a acelerar el modelado de elementos habituales.

Desde Archicad 28, Graphisoft utiliza la Global Library, organizada mediante paquetes en lugar de la antigua biblioteca monolítica específica de cada versión. Archicad 29 continúa esta evolución y mejora la gestión de las actualizaciones de paquetes.

Los usuarios también pueden crear objetos personalizados o utilizar GDL, el lenguaje de descripción geométrica empleado por Archicad para los objetos paramétricos.

Esta potencia requiere cierta prudencia durante las migraciones. Los proyectos antiguos pueden utilizar bibliotecas y objetos que no funcionan exactamente según las mismas reglas que la Global Library reciente.

Por ello, para un proyecto de larga duración es preferible definir una estrategia de migración antes de modificar las bibliotecas utilizadas en producción.

Archicad Studio, Collaborate y Education

Graphisoft comercializa actualmente Archicad principalmente mediante suscripciones.

En Francia, Archicad Studio se ofrece desde 203 € sin IVA al mes con pago anual, es decir, 2.440 € sin IVA por puesto y año. Archicad Collaborate se ofrece desde 239 € sin IVA al mes con pago anual, es decir, 2.870 € sin IVA por puesto y año.

También existen fórmulas mensuales y plurianuales. Los precios mostrados por Graphisoft son indicativos y el precio final puede variar según el país de facturación.

Los archivos creados con una licencia Education están sujetos a reglas específicas, entre ellas una marca de agua en las salidas impresas y limitaciones de intercambio con proyectos comerciales. Por tanto, una licencia Education no debe utilizarse como sustituto gratuito de una licencia profesional.

Casos de uso

Diseñar y documentar un proyecto arquitectónico

Archicad puede cubrir gran parte del trabajo que va desde el boceto inicial hasta la documentación detallada.

Un estudio puede comenzar construyendo rápidamente los volúmenes principales de un edificio, perfeccionar progresivamente los muros, losas, aberturas y circulaciones, y posteriormente producir planos y secciones a partir del mismo modelo.

Cuando el diseño cambia, las vistas asociadas se actualizan a partir de la maqueta. Esto reduce la necesidad de corregir manualmente varios dibujos independientes para representar una misma modificación.

Organizar un proyecto BIM con varias disciplinas

En un proyecto que incluya estructura, instalaciones u otras ingenierías, Archicad puede servir como modelo arquitectónico de referencia mientras intercambia datos con las demás disciplinas.

Los flujos IFC y BCF facilitan esta coordinación en entornos de software heterogéneos. Sin embargo, los equipos deben definir sus reglas de intercambio: clasificaciones, niveles de detalle, coordenadas, nomenclatura y responsabilidad de cada modelo.

Archicad Collaborate y BIMcloud resultan especialmente interesantes cuando varias personas deben intervenir regularmente en el proyecto desde ubicaciones diferentes.

Preparar presentaciones para un cliente

Las vistas 3D y BIMx permiten presentar el proyecto sin limitar la conversación a una sucesión de planos técnicos.

Un cliente puede explorar un hipermodelo, comprender los volúmenes, pasar de una vista 2D a su contexto 3D y consultar determinada información vinculada a los elementos.

AI Visualizer puede complementar esta fase generando rápidamente propuestas de ambiente o imágenes conceptuales, siempre que no se confundan con una representación contractual exacta del proyecto.

Construir un flujo de trabajo paramétrico con Grasshopper

Para una fachada compleja, una estructura repetitiva o una geometría controlada mediante reglas, la conexión Rhino–Grasshopper–Archicad permite mantener un flujo de trabajo paramétrico y al mismo tiempo generar elementos utilizables en el modelo BIM.

Esta combinación evita enfrentar el diseño algorítmico con la documentación arquitectónica. Grasshopper puede gestionar la lógica geométrica mientras Archicad recupera los resultados dentro de un contexto de edificio más estructurado.

Sin embargo, requiere dominar varias herramientas y no resulta necesaria para proyectos cuya geometría se mantiene convencional.

Trabajar en equipo sin multiplicar los archivos

Con Teamwork y BIMcloud, varios arquitectos pueden intervenir sobre un modelo compartido en lugar de mantener cada uno una copia propia del proyecto.

Esta organización resulta especialmente útil cuando las responsabilidades se reparten entre zonas, plantas o lotes del edificio. Los mecanismos de reserva y sincronización limitan los conflictos directos entre usuarios.

Para un equipo pequeño instalado en una misma oficina, BIMcloud Basic puede ser suficiente. Un estudio distribuido en varias ubicaciones encontrará más ventajas en BIMcloud SaaS y Archicad Collaborate.

Conclusión

Archicad es una solución BIM centrada en el trabajo del arquitecto. Su principal fortaleza no procede únicamente del modelado 3D, sino de la relación entre el modelo, la información del edificio y toda la documentación producida alrededor del proyecto.

Esta continuidad permite trabajar en un entorno donde un mismo elemento puede aparecer en una vista 3D, un plano, una sección y un cuadro sin convertirse en otros tantos dibujos independientes que deban mantenerse manualmente.

El ecosistema de Graphisoft completa esta lógica con BIMcloud para el trabajo compartido y BIMx para la consulta y la presentación. Archicad puede así seguir siendo la principal herramienta de producción mientras otros participantes acceden al proyecto según su función.

La interoperabilidad OPEN BIM también constituye un aspecto importante. La posibilidad de intercambiar archivos IFC y BCF, comunicarse con Autodesk Forma o conectar Rhino y Grasshopper permite integrar Archicad en flujos de trabajo que no dependen exclusivamente de software de Graphisoft.

Archicad 29 refuerza además la integración de la inteligencia artificial mediante AI Assistant y AI Visualizer. Estas funciones pueden acelerar la búsqueda de ayuda, determinadas consultas sobre el modelo y la exploración visual, pero siguen siendo complementarias a las herramientas BIM tradicionales.

El principal obstáculo es la complejidad natural de un software de este nivel. Construir una maqueta limpia no es suficiente: un flujo BIM fiable también requiere dominar las propiedades, clasificaciones, bibliotecas, vistas, publicaciones y convenciones del proyecto.

El coste también debe tenerse en cuenta en la decisión. Archicad se comercializa actualmente principalmente mediante suscripción, con ofertas diferentes según el nivel de colaboración necesario. Las pequeñas estructuras deberán determinar si Studio responde a sus necesidades o si las funciones en la nube de Collaborate justifican el precio superior.

Para diseñar arquitectura, producir documentación coherente, estructurar los datos de un edificio y coordinar un equipo alrededor de un modelo BIM, Archicad sigue siendo un entorno especialmente completo.

Puntos de atención

• Archicad 29 funciona oficialmente en Windows 11 y en varias versiones recientes de macOS. Windows 10 ya no es una plataforma compatible con esta versión.

• El hardware debe adaptarse al tamaño de los proyectos. Graphisoft recomienda 16 GB de RAM para proyectos de nivel básico, 32 GB para proyectos intermedios y 64 GB o más para proyectos grandes.

• Archicad Studio y Archicad Collaborate no ofrecen el mismo nivel de colaboración. Studio utiliza BIMcloud Basic para un equipo local, mientras que Collaborate incluye BIMcloud SaaS para el trabajo distribuido.

• MEP Designer no está incluido en Archicad Studio. Forma parte de la oferta Archicad Collaborate y también puede comercializarse por separado.

• AI Assistant es un servicio en la nube reservado a licencias de suscripción compatibles. Una antigua licencia perpetua no proporciona automáticamente acceso a esta función.

• Los intercambios IFC o DWG deben comprobarse. Un formato interoperable no garantiza que cada propiedad, objeto o convención sea interpretado de forma idéntica por todos los programas.

• La Global Library introducida a partir de Archicad 28 modifica la gestión de las bibliotecas. Los proyectos antiguos deben migrarse con precaución antes de sustituir sus bibliotecas históricas.

• La licencia Education incluye restricciones específicas. Los proyectos Education pueden incorporar, entre otras cosas, una marca de agua y no están destinados a un uso comercial normal.

• Los precios de Graphisoft se muestran sin impuestos y a título indicativo. El importe final depende del país, la duración de la suscripción y la oferta seleccionada.
